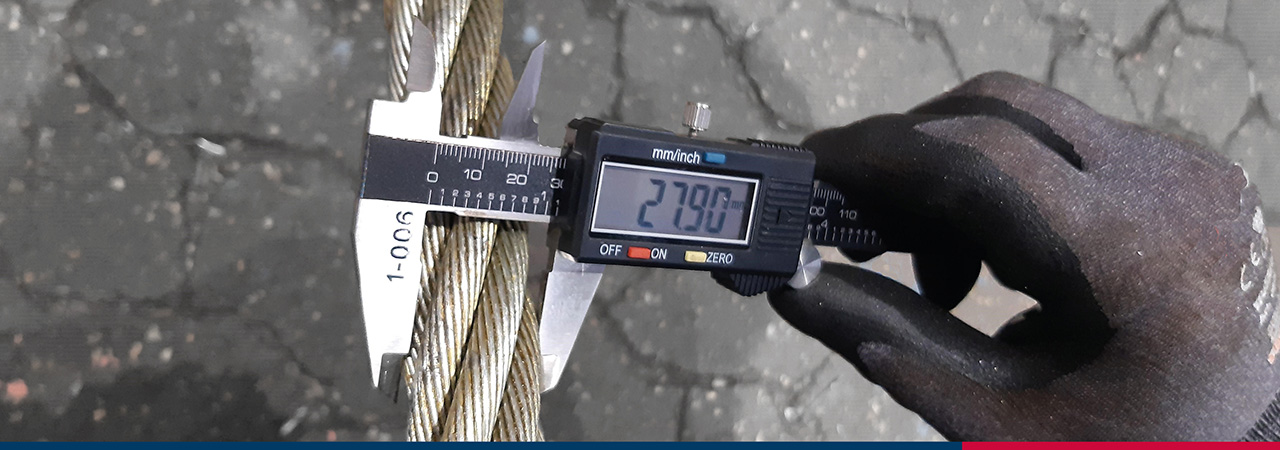

Sådan måler du wirediameteren korrekt

Wirediameteren skal altid kontrolleres inden wiren installeres. Mål på en lige del af wiren. To dele med en minimumsafstand på en meter skal måles. Ved hvert punkt skal der udføres to målinger med en vinkel på 90 graders forskydning i forhold til hinanden. Gennemsnittet mellem de to målinger skal være i overensstemmelse med tolerancen beskrevet i nedenstående tabeller.

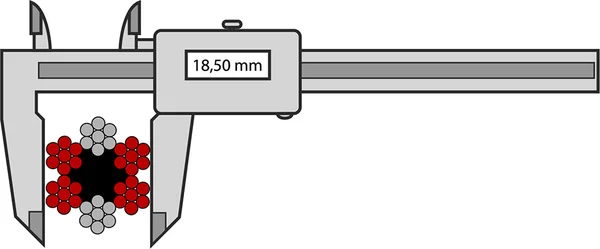

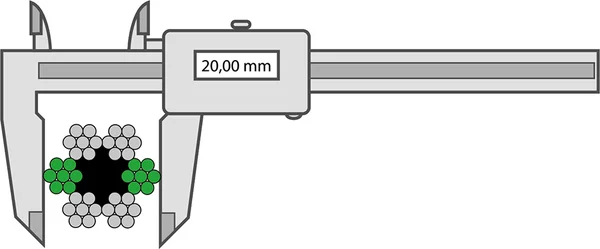

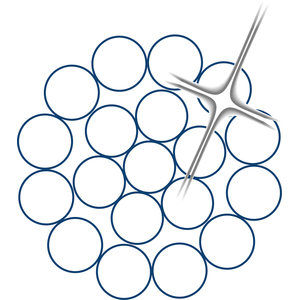

Korrekt måling	Forkert måling

Wire tolerancer

Stålwire til almene formål

Nominel wire Ø	Tolerance for nominel diameter på ubelastet wire
mm	%
2 til <4	0 +8
4 til <6	0 +7
6 til <8	0 +6
8 og derover	0 +5

Nominel wire Ø	Tolerance på nominel dia. ved ubelastet wire
mm	Wire med kordeler kun bestående af stål maks. %	Wire med kordeler som indeholder fiberkerne maks. %
2 til <4	+7	-
4 til <6	+6	+8
6 til <8	+5	+7
8 og derover	+4	+6

Stålwire for personløft

Nominel wire Ø	Tolerance på nominel diameter for wire med fiberkerne/syntetisk kerne			Tolerance på nominel diameter for wire med stålkerne
	Ubelastet	Belastet til 5% af min. brudlast	Belastet til 10% af min. brudlast	Ubelastet	Belastet til 5% af min. brudlast	Belastet til 10% af min. brudlast
mm	maks. %	min. %	min. %	maks. %	min. %	maks. %
=10	+6	+1	0	+3	0	-1
>10	+5	+1	0	+2	0	-1

Nominel wire Ø	Der skelnes mellem 2 målresultater udtrykt som % af nominel diameter ved belastning på 5% eller 10% af min. brudlast
	Wirens ovalitet	Der skelnes til diameterens middelværdi
mm	maks. %	maks. %
<8	+4	+3
8 og derover	+3	+2
