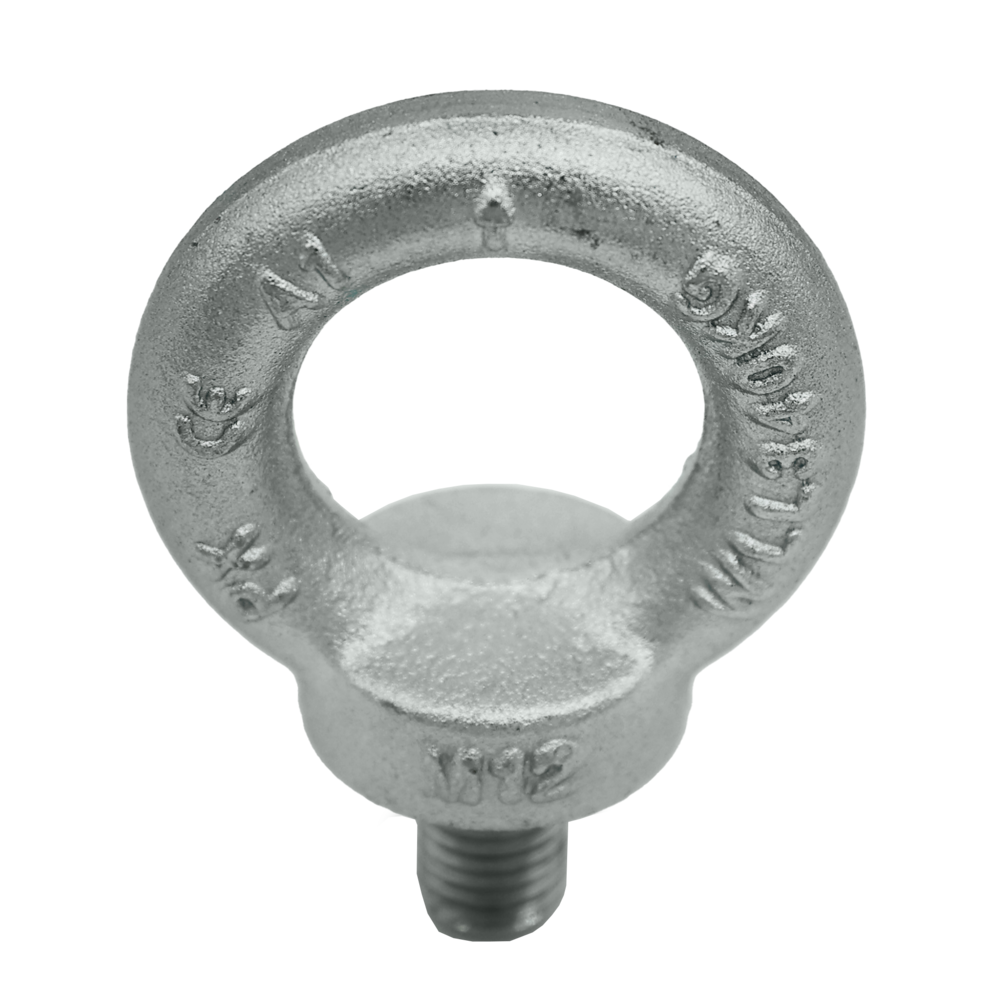

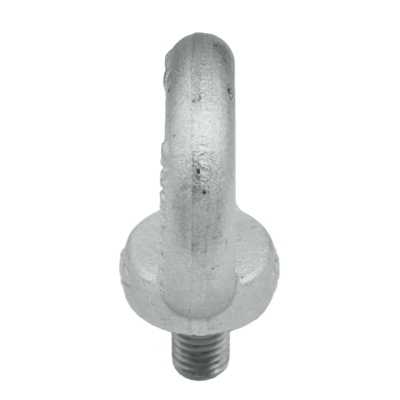

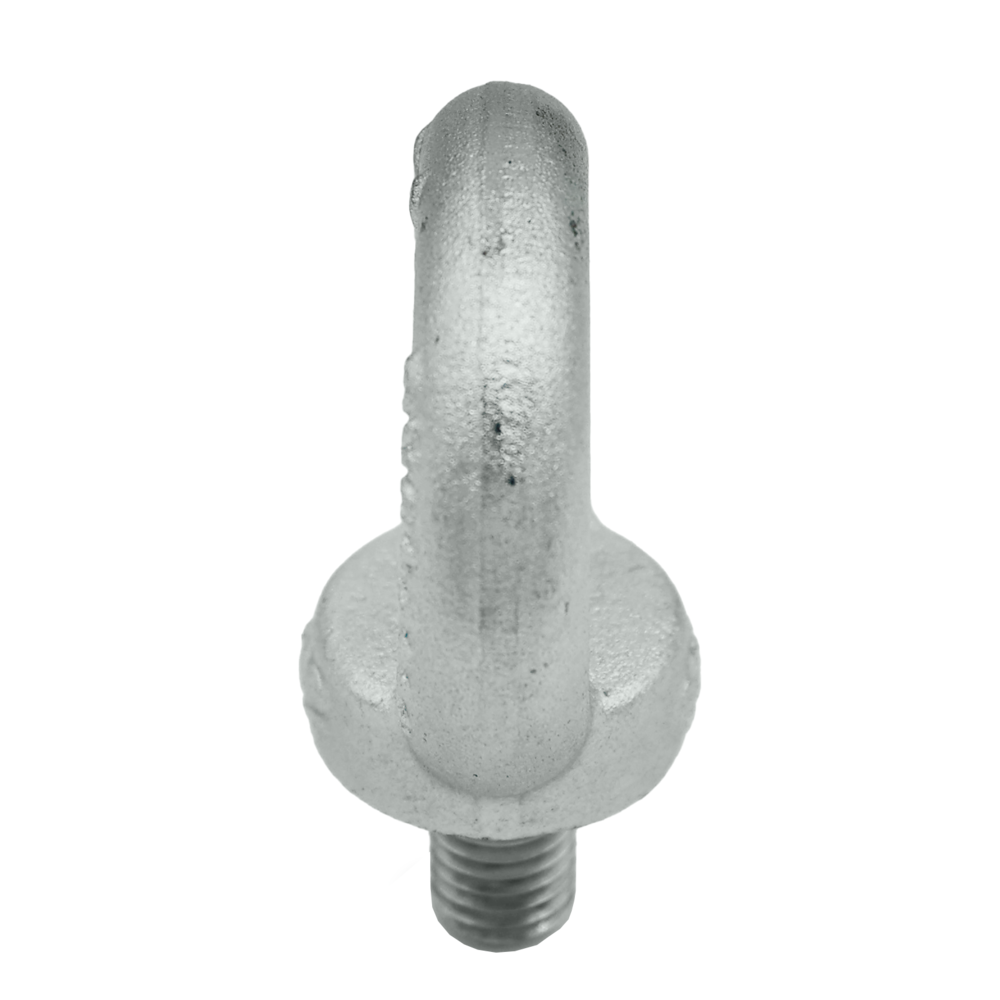

Ringskrue POWERTEX LP580

POWERTEX ringskrue type LP580 er designet til permanent forbindelse på udstyr som motorer, styreskabe og gearkasser. Ringskruen sikrer pålidelig ydeevne og sikkerhed i dine operationer, men har også nogle begrænsninger. Da det er et fast løfteøje, anbefaler vi det primært til lige enkeltpunkt

Vis mere

Varenummer:
  • Cr6+ fri

POWERTEX ringskrue type LP580 er designet til permanent forbindelse på udstyr som motorer, styreskabe og gearkasser. Ringskruen sikrer pålidelig ydeevne og sikkerhed i dine operationer, men har også nogle begrænsninger. Da det er et fast løfteøje, anbefaler vi det primært til lige enkeltpunktsløft. Ringskruen skal skrues fast til konstruktionen eller lasten.

Tilladte belastningsvejledninger:

  • Lige løft(maks. WLL)
  • Sideværts løft (ikke vinkelret på ringskruens øje)
  • 180 grader i øjets plan (+/- 90 grader fra centerlinjen)
  • Tjek belastningstabellen for korrekte WLL-reduktioner ved sideværts belastning

Produktegenskaber:

  • Overholdelse af standard: Fremstillet til at opfylde testkravene specificeret af DIN 580, hvilket sikrer høje sikkerheds- og kvalitetsstandarder.
  • Kvalitetssikring: Vareprøver belastningstestes på fabrikken for at sikre høj pålidelighed.
  • Fuld sporbarhed: Hver komponent er mærket med PX-branding, WLL, CE-mærke, størrelse, materiale (C15E) og en sporbarhedskode, der sikrer sporbarhed til produktionspartiet og råmaterialer.
  • WLL-indikation: LP580 er mærket med WLL (lige løft 0°) og en pil, der viser den tilsvarende belastningsretning. Belastningstabellen angiver WLL ved andre belastningretninger.
  • Chrome 6 fri, i overensstemmelse med miljøsikkerhedsstandarder.
  • Certifikater inkluderet: Hver pakning indeholder et POWERTEX 2.2-certifikat og en overensstemmelseserklæring, der bekræfter overholdelse af EU- og UK-regler.
  • Materiale: Stål C15E
  • Mærkning: I henhold til standard, CE, UKCA, PX, Materiale, WLL, Nominel størrelse, Batchnummer, Pil, der angiver aksial retning
  • Arbejdstemperatur: -20°C op til +200°C
  • Overflade: Elgalvaniseret
  • Standard: DIN 580
  • Bemærk: Ringskruen skal skrues fast mod overfladen. WLL reduceres, når der ikke løftes i lige løft (se belastningstabel)
  • Sikkerhedsfaktor: 6:1
Byrde Løftevinkel fra 0 op til 90 grader Løftevinkel fra 0 op til 45 grader Løftevinkel fra 45 op til 60 grader Løftevinkel fra 90 op til 135 grader
Belastningsvinkel 0 - 45° 45-60° 90°-135°
Last faktor 1 0,7 0,5 0,5

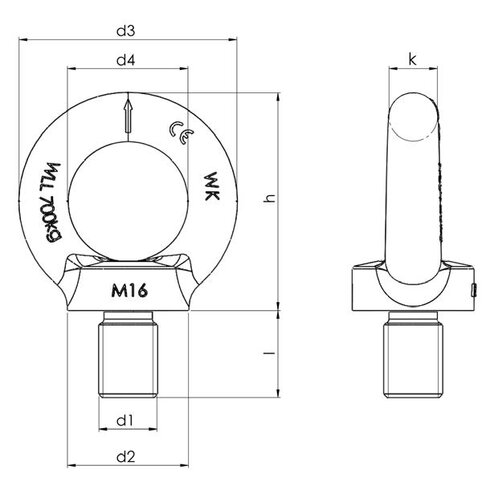

Størrelse Working Load Limit WLL (t)
M6 0.075 0.055 0.038 0.038
M8 0.14 0.10 0.07 0.07
M10 0.23 0.17 0.12 0.12
M12 0.34 0.24 0.17 0.17
M14 0.49 0.35 0.25 0.25
M16 0.70 0.50 0.35 0.35
M18 0.85 0.60 0.43 0.43
M20 1.20 0.86 0.60 0.60
M22 1.40 1.00 0.70 0.70
M24 1.80 1.29 0.90 0.90
M27 2.10 1.50 1.05 1.05
M30 3.20 2.30 1.60 1.60
M33 3.20 2.30 1.60 1.60
M36 4.60 3.30 2.30 2.30
M39 4.60 3.30 2.30 2.30
M42 6.30 4.50 3.15 3.15
M45 6.30 4.50 3.15 3.15
M48 8.60 6.10 4.30 4.30
M52 8.60 6.10 4.30 4.30
M56 11.50 8.20 5.75 5.75
M64 16.00 11.00 8.00 8.00
