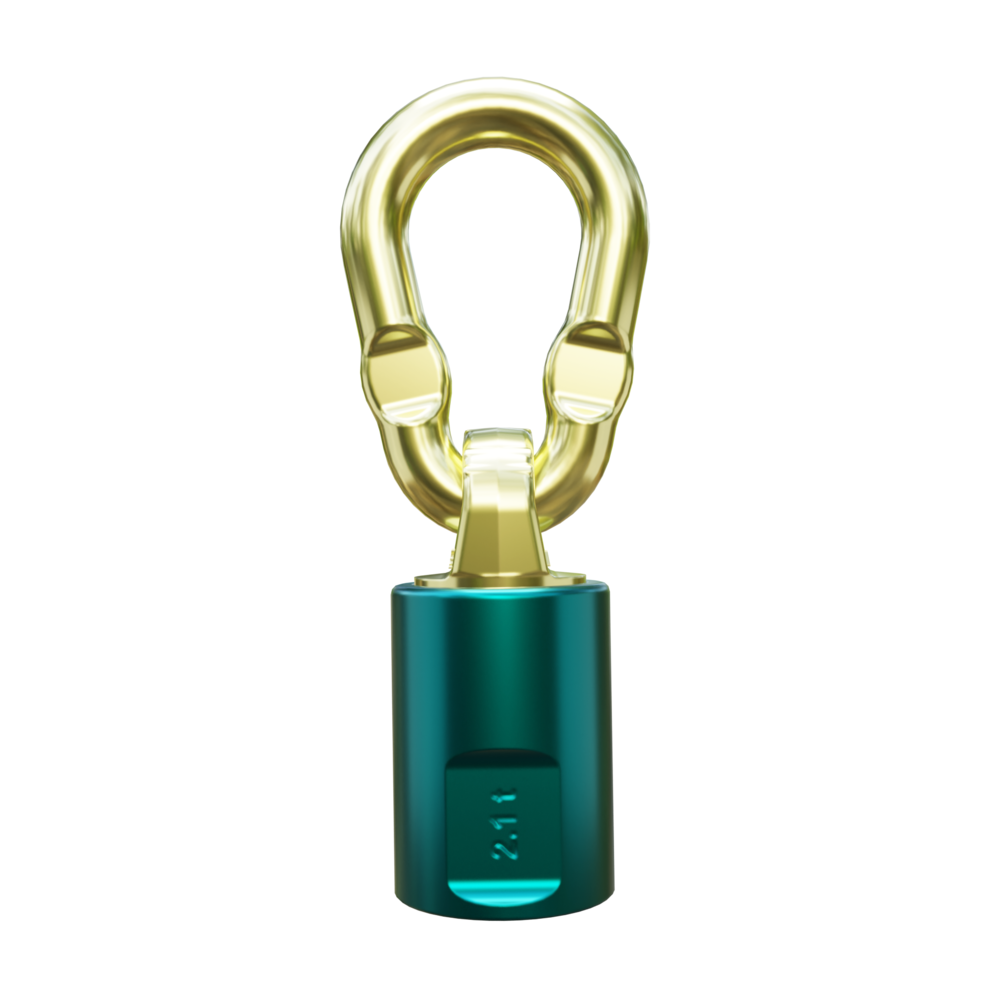

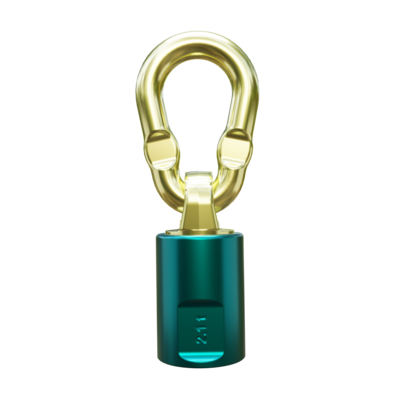

Svirveløjebolt Theipa Point F klasse 10

Øjeboltene kan belastes med arbejdsbelastningsgrænse i alle retninger. Alle øjeboltene er drejet for at undgå brud i øjet, hvilket også gør det muligt at folde den sammen, når den ikke er i brug. Desuden har den en kuglelejesvirvel hvilket gør, at løfteøjet altid kan stå i den rigtige re

Vis mere

Varenummer:

Øjeboltene kan belastes med arbejdsbelastningsgrænse i alle retninger. Alle øjeboltene er drejet for at undgå brud i øjet, hvilket også gør det muligt at folde den sammen, når den ikke er i brug. Desuden har den en kuglelejesvirvel hvilket gør, at løfteøjet altid kan stå i den rigtige retning til belastningen.

Fordele:

  • Den stemplede WLL gælder for den type fastgøring ved 90°.
  • Bolte i kvaliteten klasse 10.9 som er revne-testede, er tilladte som forbindelseselementer.
  • Forskellige gevindtyper og -længder kan leveres på forespørgsel.
  • Materiale: Øje og svirvel af legeret stål klasse 10.
  • Mærkning: WLL.
  • Overflade: Malet.
  • Sikkerhedsfaktor: 4:1

Belastningstabel

Løftemetode

Løftemetode lige løft med 1 løftepunkt

Løftemetode lige løft med 1 løftepunkt og hældningsvinkel 90°

Løftemetode lige løft med 2 løftepunkter

Løftemetode lige løft med 2 løftepunkter og hældningsvinkel 90°

Løftemetode vinklet med 2 løftepunkter



Løftemetode vinklet med 4 løftepunkter


Antal parter
1
1
2
2
2

3+4
3+4
Hældningsvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kode
WLL








tons







TP-F 0,5
1,4
0,5
2,8
1,0
0,7
0,5
1,0
0,75
TP-F 1
2,8
1,0
5,6
2,0
1,4
1,0
2,12
1,5
TP-F 1,7
5,0
1,7
10,0
3,4
2,4
1,7
3,55
2,5
TP-F 2,1
8,0
2,1
16,0
4,0
2,8
2,1
4,25
3,15
TP-F 3,2
12,0
3,2
24,0
6,4
4,25
3,15
6,7
4,75
TP-F 5
15,0
5,0
30,0
10,0
6,7
5,0
10,0
7,5
