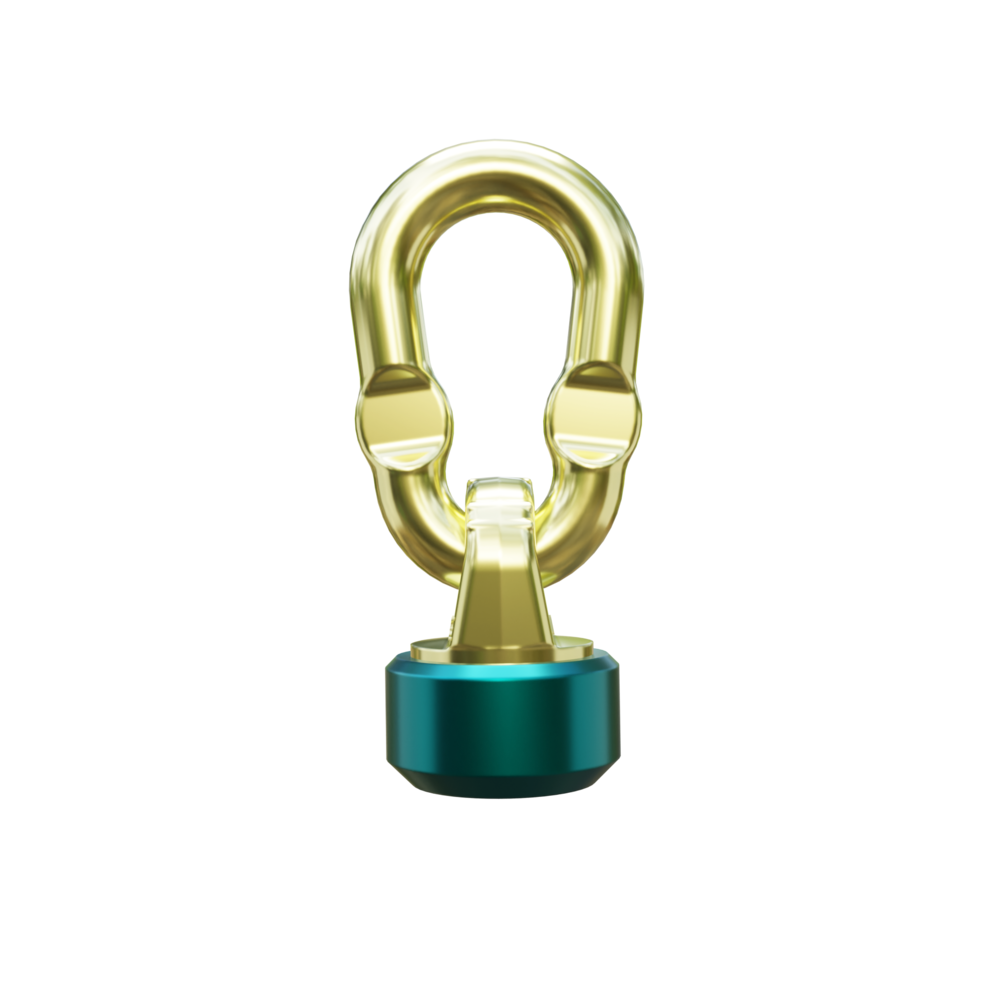

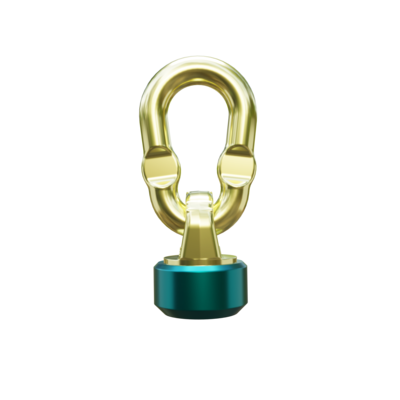

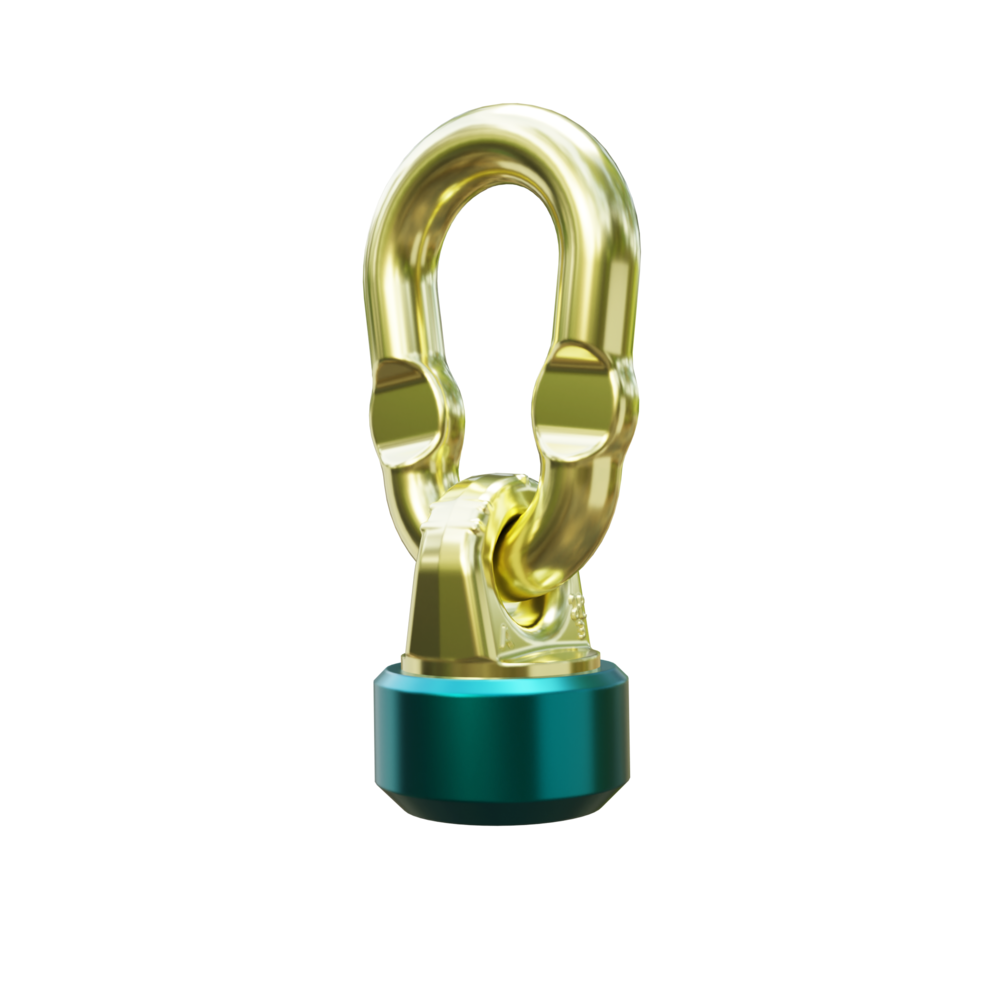

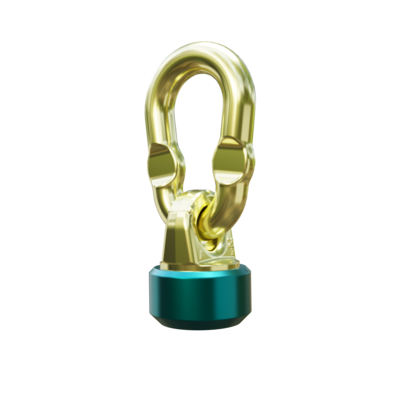

Svirveløjebolt Theipa Point TP-S klasse 10

Løfteøjerne kan belastes med arbejdbelastning i alle retninger. Alle løfteøjerne kan dreje for at undgå ødelæggelse af øjerne, det gør det også muligt at folde øjet til side når det ikke bruges. Endvidere har det en svirveløjebolt, som får løfteøjet til altid at stå i den korrekte r

Vis mere

2,5
  • 2,5
  • 4
  • 10
  • 17
Varenummer: 42150381502000

Løfteøjerne kan belastes med arbejdbelastning i alle retninger. Alle løfteøjerne kan dreje for at undgå ødelæggelse af øjerne, det gør det også muligt at folde øjet til side når det ikke bruges. Endvidere har det en svirveløjebolt, som får løfteøjet til altid at stå i den korrekte retning mod lasten.

Fordele:

  • Mærkningen på svirvelen giver en klar indikation af hældningsvinklen.
  • Yderligere kugleleje system giver mulighed for let drejning under belastning.
  • Kreppefunktion på linket forhindrer linket i at knække.
  • Både indvendige og udvendige overflader er beskyttet mod korrosion af en hård galvaniseret belægning.
  • Forbedret svirvel for overfladekontakt skyldes særlig bearbejdning.
  • Kugleleje slid kan visuelt genkendes af hullet på slidringen uden måleinstrumenter.
  • Sikret fire gange mod brud i alle lastretninger.

Alt svejsning der skal foretages, skal udføres af kompetent svejser.

  • Materiale: Øje og svirvel af legeret stål klasse 10.
  • Mærkning: WLL.
  • Overflade: Malet.
  • Bemærk: Overfladen som løfteøjerne skal fæstnes til, skal være flad og tåle belastningen det vil blive udsat for.
  • Sikkerhedsfaktor: 4:1

Belastningstabel

Løftemetode

Løftemetode lige løft med 1 løftepunkt

Løftemetode lige løft med 1 løftepunkt og hældningsvinkel 90°

Løftemetode lige løft med 2 løftepunkter

Løftemetode lige løft med 2 løftepunkter

Løftemetode vinklet med 2 løftepunkter




Løftemetode vinklet med 4 løftepunkter



Antall parter
1
1
2
2
2


3+4

3+4
Hældningsvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
Kode

WLL









tons







TP-S 2,5
5,0
2,5
10
5,0
3,55
2,5
5,3
3,75
TP-S 4
8,0
4,0
16
8,0
5,6
4,0
8,5
6,0
TP-S 6,7
12
6,7
24
13,4
9,5
6,7
14,0
10
TP-S 10
15
10
30
20
14
10
21,2
15
TP-S 17
25
17
50
34
23,5
17
35
25
